Calidad del Agua
El modelo de calidad del agua original se cambió considerablemente para poder incorporarlo en la plataforma. Estos cambios fueron motivados por dos razones:
- El modelo MDLC_ADZ_QUASAR es un modelo Matlab-Simulink que se ejecuta desde una GUI diseñada en matlab. Para implementar este modelo en la plataforma fue necesario editar partes del código y así el modelo pueda ejecutarse sin la GUI.
- Se definió la necesidad de tener mayor libertad para añadir puntos adicionales de vertimiento. Para lograr esto fue necesario incluir los puntos adicionales en el modelo. Para hacer esto, fueron necesarios cambios en las tablas de matlab, los archivos *.m y los archivos de entrada de excel.
Cambios para implementar el modelo en la plataforma
Para implementar el modelo en la plataforma fue necesario cambiar el código de tal manera que:
El modelo se pueda ejecutar sin la GUI
Los archivos del modelo y los archivos I\/O se separen en dos directorios diferentes
Esto implicó cambios en los siguientes archivos de código:
SIM_AMQQ.m (replaced by Sim_AMQQ_PM)
preparacion_vertimientos.m
preparacion_escenarios.m
cargar_datos.m
frontera2.m

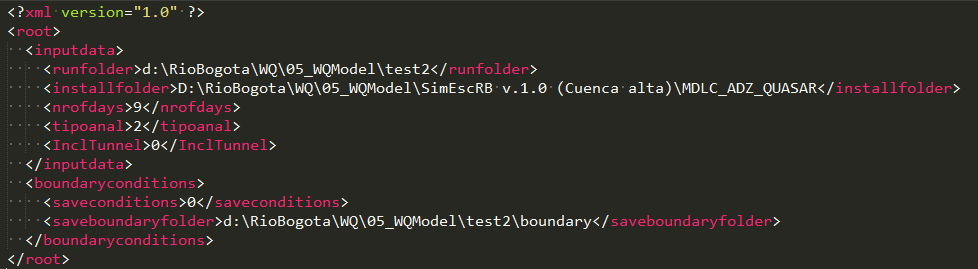

Adicionalmente, se generó el archivo Start_WQ.m. Este archivo se puede utilizar para iniciar el modelo de WQ. Como no hay GUI, las entradas deben darse por medio de un archvio *.xml. La estructura del archivo xml se da a continuación:
Cambios para incluir puntos adicionales
El modelo original tiene 48 puntos de vertimiento. De acuerdo con el manual del modelo, la inclusión de puntos de vertimiento adicionales requiere cambiar:
los * los archivos .mat
*los archivos .m
*los archivos .xls
La adición y eliminación dinámica de puntos de vertimiento a través de la interfaz de usuario de la Plataforma requerirá una gran cantidad de adaptaciones de archivos, así como la gestión de las diferentes versiones del modelo. Por lo tanto, se decidió predefinir el número máximo de puntos de vertimiento en el modelo. Este máximo por condiciones del modelo original MDLC_ADZ_QUASAR es igual a 4 puntos de vertimiento. El modelo original del Río Bogoatá se encuentra discretizado en un cojunto de tramos. IMDC ha agregado puntos de vertimiento en cada tramo de rio, hasta que se obtuvo el máximo de 4 puntos por tramo. Estos puntos se han distribuido uniformemente a lo largo de cada tramo. El Tramo 46 tiene solo 3 puntos de vertimiento ya que el manual establece que la diferencia mínima debe ser de 50 m. Los puntos de vertimiento adicional se denominan:
[nombre del nodo aguas arriba del alcance]_[distancia desde el punto de vertimiento hasta el alcance aguas arriba]

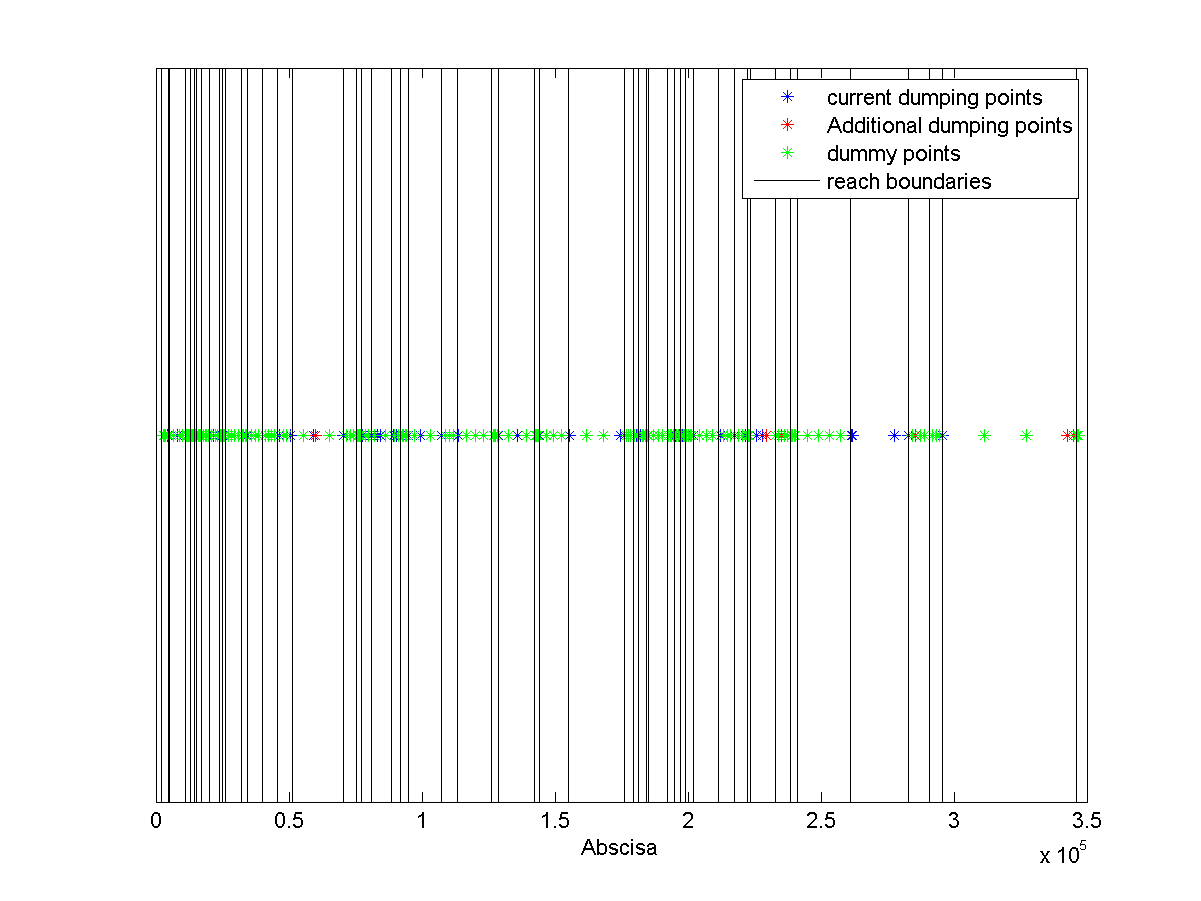

La distribución final de los puntos de vertimiento se indica en la siguiente figura.
Los cambios al modelo para incluir los puntos de vertimiento adicionales corresponden a los que se indican en el manual del modelo de Calidad de Agua. Solo fueron necesarias adaptaciones adicionales en el archivo preparacion_escenarios.m.
