Analizar los resultados de un evento

Una vez que un evento tiene el estado exitoso, los resultados pueden visualizarse en un mapa haciendo clic en Resultados. Esto guiará al usuario a la pestaña Operacional.

Nota: Al hacer clic directamente en la pestaña Operacional se visualizarán los resultados de la última ejecución operacional.

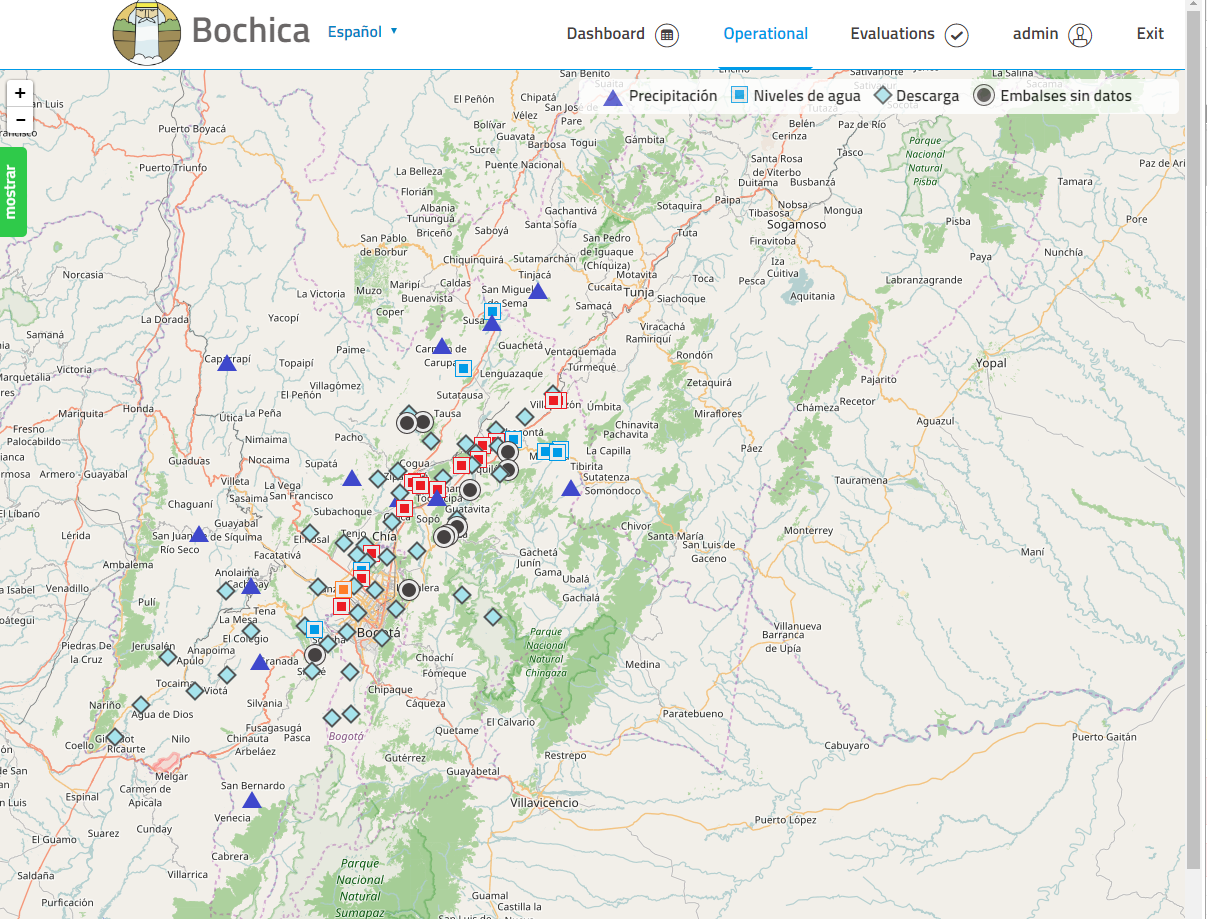

El mapa de resultados de las corridas operacionales contiene todos los sitios de salida del modelo y los sitios de medición disponibles. El icono del sitio depende de las variables disponibles en este sitio. Dado que un sitio sólo puede tener un icono, el icono correspondiente a la variable con el orden más alto, según lo configurado por el usuario Administrador (ver admin\/ofsdata\/variablemetadata\/ ). Por supuesto, todas las variables configuradas están disponibles una vez que se hace clic en un sitio.

Los colores amarillo, naranja y rojo se reservan para indicar excesos de los umbrales. Esto le da al operador una visión rápida de los sitios donde se esperan excesos.

El usuario puede hacer clic en el sitio para inspeccionar los datos. El inicio de la simulación se indica mediante una línea vertical negra (T0). Si hay valores de umbral disponibles, se indican con una línea amarilla, naranja y roja. La variable y la estación visualizadas se indican en la esquina superior izquierda. Si se dispone de datos de mediciones, se visualizan como una línea punteada antes de la línea T0.

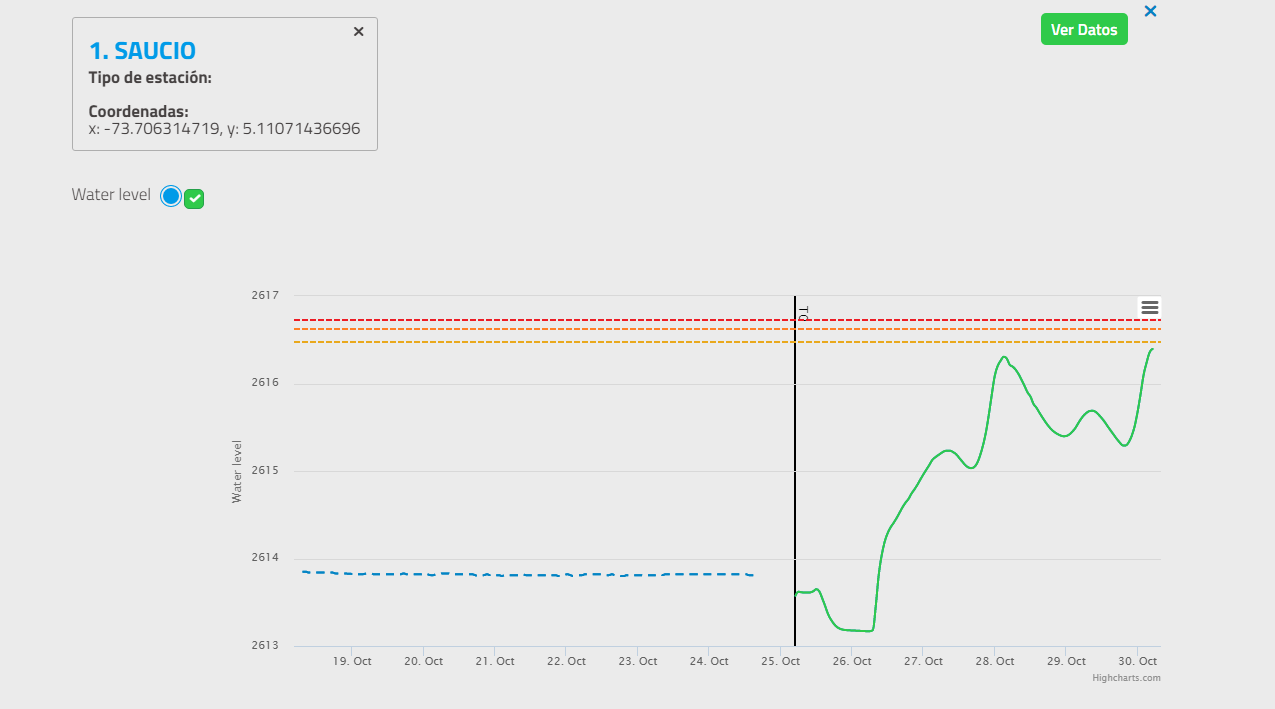

Ejemplo de los datos de nivel de agua Saucio:

Los resultados de 2 sitios se pueden comparar en un mismo gráfico. El mapa sigue siendo visible encima de la figura. Si el usuario hace clic en un segundo sitio, los datos se añadirán al gráfico activo. Si los 2 sitios contienen datos de variables idénticas, ambos aparecerán en la figura. Al posarse sobre la línea se puede ver qué línea corresponde a la estación.

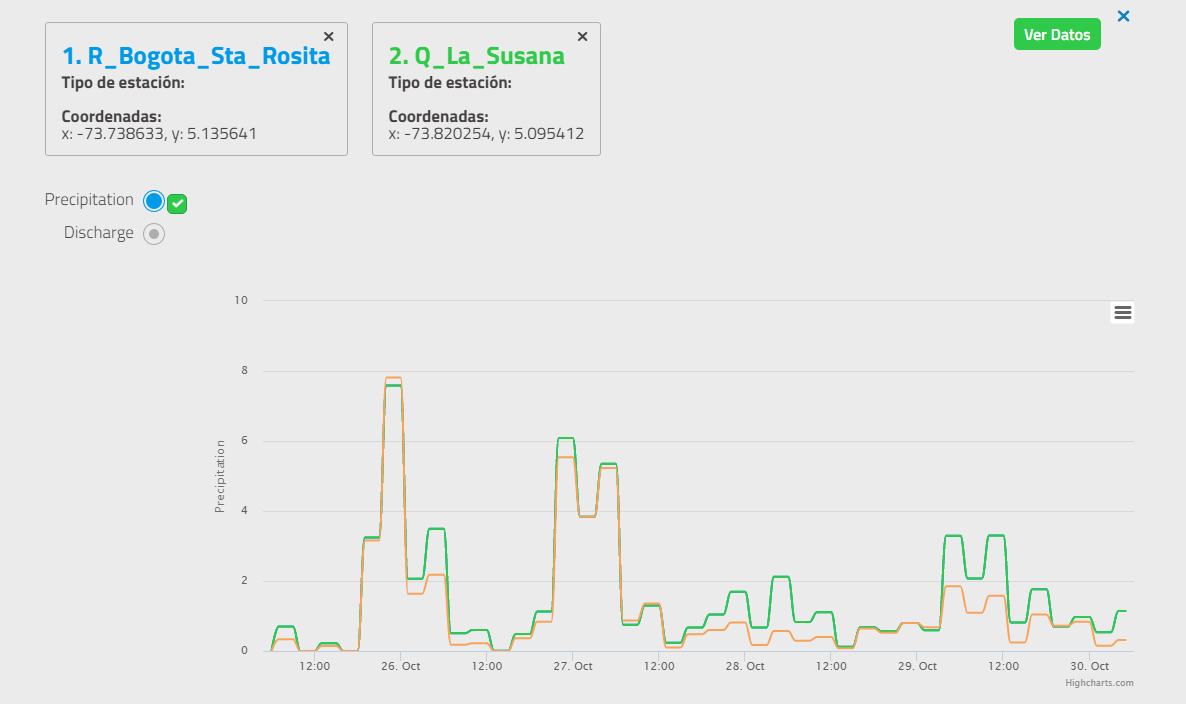

Ejemplo de precipitación de 2 estaciones

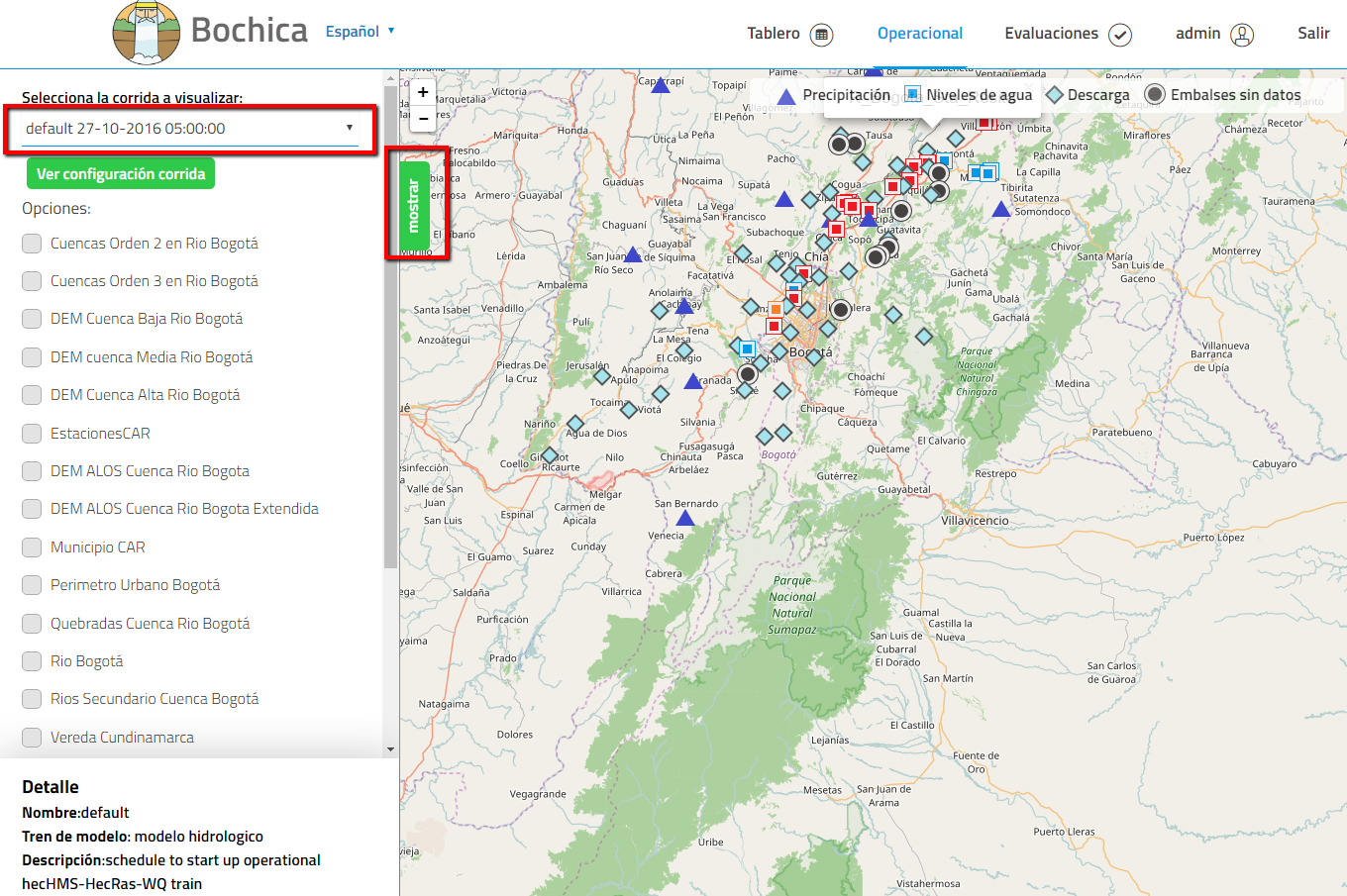

El usuario puede seleccionar los resultados de un evento diferente haciendo clic en el botón de la barra lateral "mostrar". Esto ampliará la barra lateral. El menú desplegable contiene todos los eventos de operación exitosos. El usuario también puede habilitar las capas geográficas disponibles en esta barra lateral.
